CIS 12-TONE PSK MODEM
AT-3004D / AT-3104
Type Modem / 12x120Bd BPSK or QPSK
(also incorrectly labeled
as "MS5" or "FIRE")
-

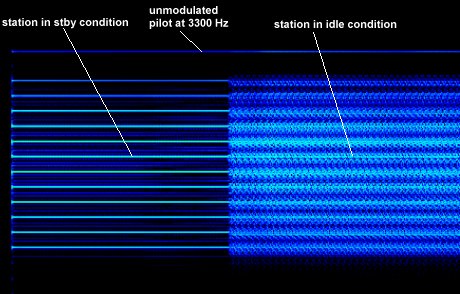

FFT-Spectrum vs. time, frequency and signal
intensity (stby. and idle condition)
-

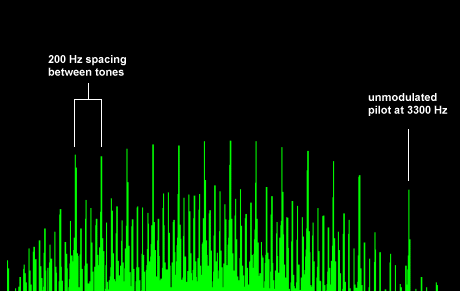

FFT-Spectrum vs. frequency and signal intensity
in stby. condition
-

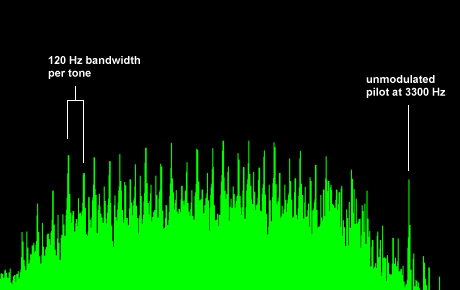

FFT-Spectrum vs. frequency and signal intensity
in idle condition
-
FFT-Spectrum vs. time, frequency and signal
intensity in tfc. condition
-

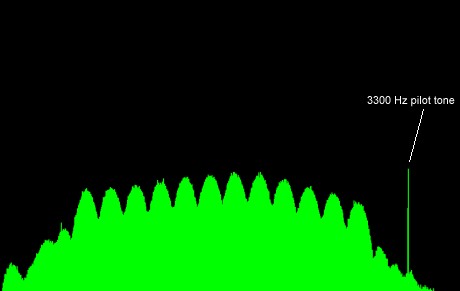

FFT-Spectrum vs. frequency and signal intensity
in tfc. condition
-

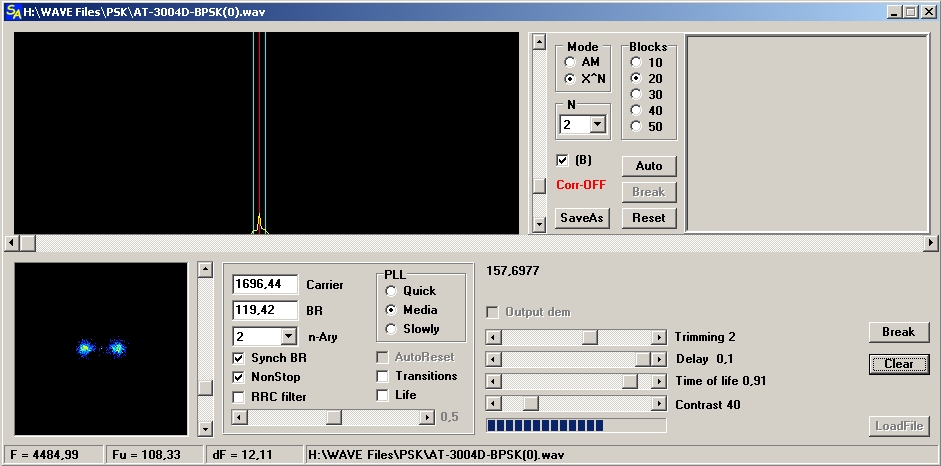

Phase Plane Spectrum of a BPSK signal
-
Phase Plane Spectrum of a QPSK signal
Variants of this waveform have been noted
here in Europe. The following variant
was monitored in early 1998:
-

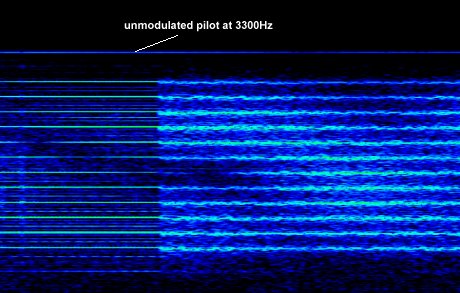

FFT-Spectrum vs. time, frequency and signal
intensity
-

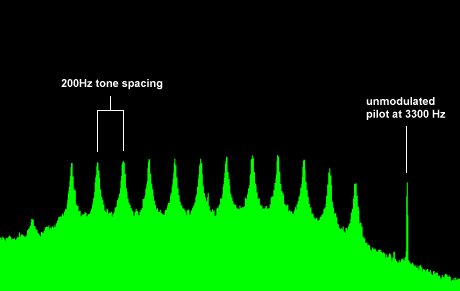

FFT-Spectrum vs. frequency & signal
intensity
